ES Pressfit Edelstahl-Bogen 45°
P 136
ES Pressfit Edelstahl-Bogen 45°
mit einer Muffe und einem Einsteckende
Weitere Informationen:
Technische Daten und Montageanleitung Pressfittingsystem

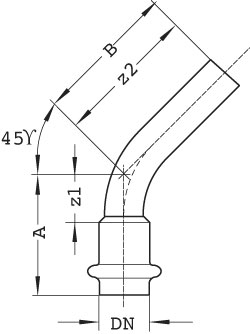

| Abmessung | ||||||
| DN mm |
A mm |
B mm |
z1 mm |
z2 mm |
kg |
VE St. |
| 15,00 | 56,00 | 64,00 | 31,00 | 39,00 | 0,07 | 10 |
| 18,00 | 57,00 | 64,00 | 32,00 | 39,00 | 0,08 | 10 |
| 22,00 | 68,00 | 75,00 | 40,00 | 47,00 | 0,12 | 10 |
| 28,00 | 53,00 | 60,00 | 24,00 | 31,00 | 0,11 | 5 |
| 35,00 | 82,00 | 88,00 | 52,00 | 58,00 | 0,21 | 5 |
| 42,00 | 102,00 | 109,00 | 64,00 | 71,00 | 0,31 | 5 |
| 54,00 | 123,00 | 138,00 | 79,00 | 86,00 | 0,52 | 2 |
