ES Pressfit Edelstahl-Bogen 45°

P 135
ES Pressfit Edelstahl-Bogen 45°

mit zwei Muffen

Weitere Informationen:
Technische Daten und Montageanleitung Pressfittingsystem

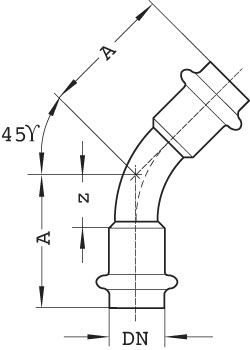

Abmessung
DN
mm
A
mm
z
mm

kg
VE
St.
12 22,00 6,00   10
15 25,50 7,50 0,06 10
18 29,00 9,00 0,08 10
22 35,00 11,00 0,11 10
28 41,00 14,00 0,12 5
35 49,50 17,50 0,22 5
42 58,50 21,00 0,34 2
54 69,50 27,00 0,53 2
