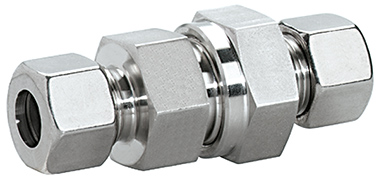

Rückschlagventile
RSVD F-765
Rückschlagventile
Beidseitiger Rohranschluß. Öffnungsdruck 0,5 bar (Normalausführung). Abweichende Öffnungsdrücke (1,0 / 2,0 / 3,0 bar) werden auf Wunsch geliefert.
Weitere Informationen:
Technische Daten und Montageanleitung Schneidringverschraubungen
Reihe | PN | Ra | S2 | S1 | S3 | L2 | I2 | Artikel |
L | 250 | 6 | 14 | 17 | 17 | 58 | 29 | RSVD 06 L |
8 | 17 | 17 | 19 | 59 | 30 | RSVD 08 L | ||
10 | 19 | 22 | 24 | 69,50 | 40,50 | RSVD 10 L | ||
12 | 22 | 27 | 30 | 72,50 | 43,50 | RSVD 12 L | ||
15 | 27 | 27 | 30 | 77,50 | 47,50 | RSVD 15 L | ||
160 | 18 | 32 | 36 | 36 | 83,50 | 51,50 | RSVD 18 L | |
22 | 36 | 41 | 46 | 93,50 | 61,50 | RSVD 22 L | ||
100 | 28 | 41 | 50 | 55 | 104,50 | 71,50 | RSVD 28 L | |
35 | 50 | 60 | 60 | 111,50 | 68,50 | RSVD 35 L | ||
42 | 60 | 80 | 90 | 128 | 83 | RSVD 42 L | ||
S | 630 | 6 | 17 | 19 | 19 | 63,50 | 34,50 | RSVD 06 S |
8 | 19 | 19 | 22 | 63,50 | 34,50 | RSVD 08 S | ||
10 | 22 | 24 | 27 | 72,50 | 40,50 | RSVD 10 S | ||
12 | 24 | 27 | 30 | 74,50 | 42,50 | RSVD 12 S | ||
14 | 27 | 27 | 32 | 82,50 | 47,50 | RSVD 14 S | ||
400 | 16 | 30 | 32 | 36 | 86,50 | 50,50 | RSVD 16 S | |
20 | 36 | 41 | 46 | 97,50 | 54,50 | RSVD 20 S | ||
25 | 46 | 46 | 50 | 106,50 | 58,50 | RSVD 25 S | ||
250 | 30 | 50 | 55 | 60 | 122,50 | 69,50 | RSVD 30 S | |
38 | 60 | 65 | 70 | 136,50 | 75,50 | RSVD 38 S |
