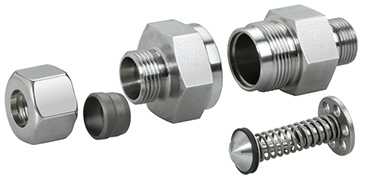

Rückschlagventile einschraubbar
RSVV F-766 WD R
Rückschlagventile einschraubbar
Strömung vom Einschraubzapfen. Einschraubgewinde DIN / ISO 228: Whitworth (zylindr.) Form E, DIN 3852 Teil 2, Abdichtung durch Viton® WD-R
Weitere Informationen:
Technische Daten und Montageanleitung Schneidringverschraubungen
Reihe | PN | Ra | G | i | d3 | S2 | S1 | S3 | L2 | I2 | DN | LW | Artikel | ||
L | 250 | 6 | G | 1/8 | A | 8 | 14 | 14 | 17 | 17 | 42,50 | 28 | 4 | 4 | RSVV 06 LR 1/8 WD |
8 | G | 1/4 | A | 12 | 19 | 17 | 19 | 19 | 44,50 | 30 | 6 | 6 | RSVV 08 LR 1/4 WD | ||
10 | G | 1/4 | A | 12 | 19 | 19 | 22 | 24 | 50 | 38,50 | 8 | 7 | RSVV 10 LR 1/4 WD | ||
12 | G | 3/8 | A | 12 | 22 | 22 | 27 | 30 | 57 | 42,50 | 10 | 9 | RSVV 12 LR 3/8 WD | ||
15 | G | 1/2 | A | 14 | 27 | 27 | 27 | 30 | 60,50 | 45,50 | 12 | 11 | RSVV 15 LR 1/2 WD | ||
160 | 18 | G | 1/2 | A | 14 | 27 | 32 | 36 | 36 | 65 | 49 | 16 | 14 | RSVV 18 LR 1/2 WD | |
22 | G | 3/4 | A | 16 | 32 | 36 | 41 | 46 | 71 | 55 | 20 | 18 | RSVV 22 LR 3/4 WD | ||
100 | 28 | G | 1 | A | 18 | 40 | 41 | 50 | 55 | 81,50 | 65 | 25 | 23 | RSVV 28 LR 1/1 WD | |
35 | G | 1 1/4 | A | 20 | 50 | 50 | 60 | 60 | 90,50 | 69 | 32 | 30 | RSVV 35 LR 5/4 WD | ||
42 | G | 1 1/2 | A | 22 | 55 | 60 | 80 | 90 | 103,50 | 81 | 32 | 36 | RSVV 42 LR 1/4 WD | ||
S | 630 | 6 | G | 1/4 | A | 12 | 19 | 17 | 19 | 19 | 46 | 31,50 | 3 | 4 | RSVV 6 SR 1/4 WD |
8 | G | 1/4 | A | 12 | 19 | 19 | 19 | 22 | 46 | 31,50 | 4 | 5 | RSVV 8 SR 1/4 WD | ||
10 | G | 3/8 | A | 12 | 22 | 22 | 24 | 27 | 54 | 38 | 6 | 7 | RSVV 10 SR 3/8 WD | ||
12 | G | 3/8 | A | 12 | 22 | 24 | 27 | 30 | 57 | 41 | 8 | 8 | RSVV 12 SR 3/8 WD | ||
14 | G | 1/2 | A | 14 | 27 | 27 | 27 | 32 | 62 | 44,50 | 10 | 10 | RSVV 14 SR 1/2 WD | ||
400 | 16 | G | 1/2 | A | 14 | 27 | 30 | 32 | 36 | 66 | 48 | 12 | 12 | RSVV 16 SR 1/2 WD | |
20 | G | 3/4 | A | 16 | 32 | 36 | 41 | 46 | 73,50 | 52 | 16 | 16 | RSVV 20 SR 3/4 WD | ||
25 | G | 1 | A | 18 | 40 | 46 | 46 | 50 | 78,50 | 54,50 | 20 | 20 | RSVV 25 SR 1/1 WD | ||
250 | 30 | G | 1 1/4 | A | 20 | 50 | 50 | 55 | 60 | 90,50 | 64 | 25 | 25 | RSVV 30 SR 5/4 WD | |
38 | G | 1 1/2 | A | 22 | 55 | 60 | 65 | 70 | 100 | 69,50 | 32 | 32 | RSVV 38 SR 3/2 WD |
