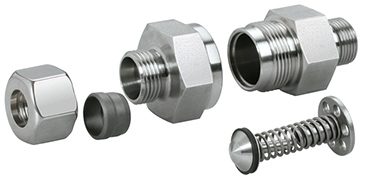

Rückschlagventile einschraubbar

RSVV F-766 WD M
Rückschlagventile einschraubbar

Strömung vom Einschraubzapfen. Einschraubgewinde DIN 13: Metrisch (zylindrisch), Form E, DIN 3852 Teil 1, Abdichtung durch Viton® WD-R

Weitere Informationen:
Technische Daten und Montageanleitung Schneidringverschraubungen

Reihe PN Ra G i d3 S2 S1 S3 L2 I2 DN LW Artikel
L 250 6 M 10 x 1 8 14 14 17 17 42,50 28 4 4 RSVV 06 LM 10 x 1,0 WD
8 M 12 x 1,50 12 17 17 17 19 43,50 29 6 6 RSVV 08 LM 12 x 1,5 WD
10 M 14 x 1,50 12 19 19 22 24 53 38,50 8 7 RSVV 10 LM 14 x 1,5 WD
12 M 16 x 1,50 12 22 22 27 30 57 42,50 10 9 RSVV 12 LM 16 x 1,5 WD
15 M 18 x 1,50 12 24 27 27 30 60,50 45,50 12 11 RSVV 15 LM 18 x 1,5 WD
160 18 M 22 x 1,50 14 27 32 36 36 61 45 16 14 RSVV 18 LM 22 x 1,5 WD
22 M 26 x 1,50 16 32 36 41 46 71 55 20 18 RSVV 22 LM 26 x 1,5 WD
100 28 M 33 x 2 18 40 41 50 55 81,50 65 25 23 RSVV 28 LM 33 x 2 ,0 WD
35 M 42 x 2 20 50 50 60 60 90,50 69 32 30 RSVV 35 LM 42 x 2,0 WD
42 M 48 x 2 22 55 60 80 90 103,50 81 32 36 RSVV 42 LM 48 x 2,0 WD
S 630 6 M 12 x 1,50 12 17 17 19 19 46 31,50 3 4 RSVV 06 SM 12 x 1,5 WD
8 M 14 x 1,50 12 19 19 19 22 46 31,50 4 5 RSVV 08 SM 14 x 1,5 WD
10 M 16 x 1,50 12 22 22 24 27 54 38 6 7 RSVV 10 SM 16 x 1,5 WD
12 M 18 x 1,50 12 24 24 27 30 57 41 8 8 RSVV 12 SM 18 x 1,5 WD
14 M 20 x 1,50 14 26 27 27 32 62 44,50 10 10 RSVV 14 SM 20 x 1,5 WD
400 16 M 22 x 1,50 14 27 30 32 36 66 48 12 12 RSVV 16 SM 22 x 1,5 WD
20 M 27 x 2 16 32 36 41 46 73,50 52 16 16 RSVV 20 SM 27 x 2,0 WD
25 M 33 x 2 18 40 46 46 50 78,50 54,50 20 20 RSVV 25 SM 33 x 2,0 WD
250 30 M 42 x 2 20 50 50 55 60 90,50 64 25 25 RSVV 30 SM 42 x 2,0 WD
38 M 48 x 2 22 55 60 65 70 100 69,50 32 32 RSVV 38 SM 48 x 2,0 WD
