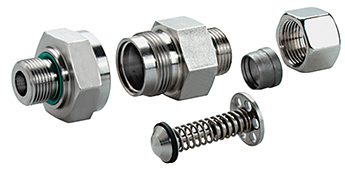

Rückschlagventile einschraubbar
RSVZ F-767 WD R
Rückschlagventile einschraubbar
Strömung zum Einschraubzapfen. Einschraubgewinde DIN / ISO 228: Whitworth (zylindr.) Form E, DIN 3852 Teil2, Abdichtung durch Viton® WD-R
Weitere Informationen:
Technische Daten und Montageanleitung Schneidringverschraubungen
Reihe | PN | Ra | G | i | d3 | S2 | S1 | S3 | L2 | I2 | DN | LW | Artikel | ||
L | 250 | 6 | G | 1/8 | A | 8 | 14 | 14 | 17 | 17 | 41,00 | 26,50 | 4 | 4 | RSVZ 06 LR 1/8 WD |
8 | G | 1/4 | A | 12 | 19 | 17 | 19 | 19 | 43,00 | 28,50 | 6 | 6 | RSVZ 08 LR 1/4 WD | ||
10 | G | 1/4 | A | 12 | 19 | 19 | 22 | 24 | 53,00 | 38,50 | 8 | 7 | RSVZ 10 LR 1/4 WD | ||
12 | G | 3/8 | A | 12 | 22 | 22 | 27 | 30 | 55,00 | 40,50 | 10 | 9 | RSVZ 12 LR 3/8 WD | ||
15 | G | 1/2 | A | 14 | 27 | 27 | 27 | 30 | 57,50 | 42,50 | 12 | 11 | RSVZ 15 LR 1/2 WD | ||
160 | 18 | G | 1/2 | A | 14 | 27 | 32 | 36 | 36 | 64,00 | 48,00 | 16 | 14 | RSVZ 18 LR 1/2 WD | |
22 | G | 3/4 | A | 16 | 32 | 36 | 41 | 46 | 72,00 | 56,00 | 20 | 18 | RSVZ 22 LR 3/4 WD | ||
100 | 28 | G | 1 | A | 18 | 40 | 41 | 50 | 55 | 80,50 | 64,00 | 25 | 23 | RSVZ 28 LR 1/1 WD | |
35 | G | 11/4 | A | 20 | 50 | 50 | 60 | 60 | 85,50 | 64,00 | 32 | 30 | RSVZ 35 LR 5/4 WD | ||
42 | G | 11/2 | A | 22 | 55 | 60 | 80 | 90 | 103,50 | 81,00 | 32 | 36 | RSVZ 42 LR 1/4 WD | ||
S | 630 | 6 | G | 1/4 | A | 12 | 19 | 17 | 19 | 19 | 46,00 | 31,50 | 3 | 4 | RSVZ 6 SR 1/4 WD |
8 | G | 1/4 | A | 12 | 19 | 19 | 19 | 22 | 46,00 | 31,50 | 4 | 5 | RSVZ 8 SR 1/4 WD | ||
10 | G | 3/8 | A | 12 | 22 | 22 | 24 | 27 | 54,00 | 38,00 | 6 | 7 | RSVZ 10 SR 3/8 WD | ||
12 | G | 3/8 | A | 12 | 22 | 24 | 27 | 30 | 57,00 | 41,00 | 8 | 8 | RSVZ 12 SR 3/8 WD | ||
14 | G | 1/2 | A | 14 | 27 | 27 | 27 | 32 | 61,00 | 43,50 | 10 | 10 | RSVZ 14 SR 1/2 WD | ||
400 | 16 | G | 1/2 | A | 14 | 27 | 30 | 32 | 36 | 64,00 | 46,00 | 12 | 12 | RSVZ 16 SR 1/2 WD | |
20 | G | 3/4 | A | 16 | 32 | 36 | 41 | 46 | 71,50 | 50,00 | 16 | 16 | RSVZ 20 SR 3/4 WD | ||
25 | G | 1 | A | 18 | 40 | 46 | 46 | 50 | 78,50 | 54,50 | 20 | 20 | RSVZ 25 SR 1/1 WD | ||
250 | 30 | G | 11/4 | A | 20 | 50 | 50 | 55 | 60 | 90,50 | 64,00 | 25 | 25 | RSVZ 30 SR 5/4 WD | |
38 | G | 11/2 | A | 22 | 55 | 60 | 65 | 70 | 102,50 | 71,50 | 32 | 32 | RSVZ 38 SR 3/2 WD |
