Vorschweißflansch PN16
DIN 2633 P NW 15 - NW 200

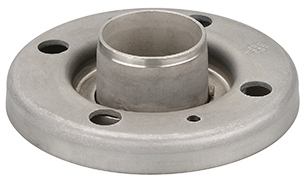

Vorschweißflansch PN16
Mit drehbarem Innenring, gepresst aus Blech, Material: loser Flansch 1.4301/AISI 304, Innenteil 1.4571/AISI 316TI
Weitere Informationen:
Technische Informationen Schweissfittings
Maße | Flanschring AISI 304 / 1.4301 | Schr. Anz |
Innenteil | |||||||||||||
DN | d1 | D | d | d5 | k | b1 | a | d2 | t | H | h | d4 | a1 | a2 | kg | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Stück | |||||
15 | 21,30 | 95 | 38 | 24 | 65 | 11,50 | 3 | 4 | 13,50 | 1,60 | 35 | 11,00 | 51 | 3 | 2,50 | 0,26 |
20 | 26,90 | 105 | 48 | 30 | 75 | 14,00 | 3 | 4 | 13,50 | 1,60 | 38 | 13,50 | 61 | 3 | 2,50 | 0,35 |
25 | 33,70 | 115 | 53 | 37 | 85 | 16,00 | 3 | 4 | 13,50 | 2,00 | 38 | 15,50 | 71 | 3 | 2,50 | 0,45 |
32 | 42,40 | 140 | 68 | 46 | 100 | 16,50 | 3 | 4 | 17,50 | 2,00 | 40 | 16,00 | 82 | 3 | 2,50 | 0,63 |
40 | 48,30 | 150 | 77 | 54 | 110 | 17,50 | 4 | 4 | 17,50 | 2,00 | 42 | 16,00 | 92 | 3 | 2,50 | 0,87 |
50 | 60,30 | 165 | 91 | 65 | 125 | 19,50 | 4 | 4 | 17,50 | 2,00 | 45 | 18,00 | 107 | 3 | 2,50 | 1,08 |
65 | 76,10 | 185 | 108 | 81 | 145 | 21,00 | 4 | 4 | 17,50 | 2,80 | 45 | 20,50 | 127 | 4 | 3,50 | 1,50 |
80 | 88,90 | 200 | 123 | 94 | 160 | 22,00 | 5 | 8 | 17,50 | 2,80 | 50 | 20,50 | 142 | 4 | 3,50 | 1,91 |
100 | 114,30 | 220 | 141 | 119 | 180 | 23,00 | 6 | 8 | 17,50 | 3,00 | 52 | 22,50 | 162 | 4 | 3,50 | 2,33 |
125 | 139,70 | 250 | 168 | 145 | 210 | 25,00 | 6 | 8 | 17,50 | 3,20 | 55 | 22,50 | 192 | 4 | 3,50 | 3,03 |
150 | 168,30 | 285 | 192 | 173 | 240 | 27,00 | 7 | 8 | 21,50 | 3,20 | 55 | 23,50 | 218 | 4 | 3,50 | 4,71 |
200 | 219,10 | 340 | 245 | 225 | 295 | 31,00 | 8 | 8 | 21,50 | 3,20 | 62 | 27,50 | 273 | 5 | 4,50 | 6,28 |
