Zwei-Wege-Edelstahl-Kugelhahn
300 FA
Zwei-Wege-Edelstahl-Kugelhahn
Innengewinde, voller Durchgang, mit doppelt wirkendem pneumatischem Antrieb.
| Abmessungen / Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Rp | ØP | A | B | C | D | E | ØG | H | kg | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
| 10 | 3/8" | 10 | 114 | 48 | 52 | 20 | 50 | 29,00 | 133,50 | 1,10 |
| 15 | 1/2" | 15 | 114 | 48 | 52 | 20 | 60 | 34,00 | 138,50 | 1,20 |
| 20 | 3/4" | 20 | 130 | 55 | 60 | 20 | 70 | 42,50 | 152,50 | 1,60 |
| 25 | 1" | 25 | 130 | 55 | 60 | 20 | 85 | 50,50 | 156,50 | 1,90 |
| 32 | 1 1/4" | 32 | 144 | 60 | 66 | 20 | 95 | 63 | 171,00 | 2,50 |
| 40 | 1 1/2" | 40 | 152 | 65 | 70 | 20 | 105 | 75,50 | 181,00 | 3,40 |
| 50 | 2" | 50 | 169 | 72 | 78 | 20 | 125 | 91,00 | 196,00 | 4,80 |
| 65 | 2 1/2" | 65 | 184 | 80 | 86 | 30 | 128 | 110,00 | 238,50 | 5,60 |
| 80 | 3" | 80 | 212 | 90 | 96 | 30 | 150 | 141,00 | 230,00 | 14,90 |
| 100 | 4" | 100 | 255 | 100 | 106 | 30 | 178 | 160,00 | 286,00 | 24,00 |
| Werkstoffe des Kugelhahns/Valve Materials | ||||
| 1 | Welle/Shaft | AISI 316 | 1.4401 | UNI X5CrNiMo 17 12 |
| 2 | Mutterbefestigungsscheibe/Nut shim | AISI 304 | 1.4301 | UNI X5CrNi 18 10 |
| 3 | Befestigungsmutter/Securing nut | AISI 304 | 1.4301 | UNI X5CrNi 18 10 |
| 4 | Federteller/Spring washer | AISI 301 | 1.4310 | UNI X12CrNi 17 07 |
| 5 | Distanzring/Spacer | AISI 304 | 1.4301 | UNI X5CrNi 18 10 |
| 6 | Stoffbuchse/Gland | AISI 304 | 1.4301 | UNI X5CrNi 18 10 |
| 7 | Statische Dichtung/Static seal | P.T.F.E. | ||
| 8 | Muffe/Sleeve sockets | AISI 316 | 1.4408 | |
| 9 | Seitliche Abdichtung/Lateral seal | P.T.F.E. | ||
| 10 | Kugel/Ball | AISI 316 | 1.4401 | UNI X5CrNiMo 17 12 |
| 11 | O-Ring für mittlere Abdichtung/O-ring for central viton seal | Viton | ||
| 12 | Untere Abdichtung/Lower seal | P.T.F.E. | ||
| 13 | Gehäuse mit Muffe/Housing with sleeve socket | AISI 316 | 1.4408 | |
| 14 | Obere Abdichtung/Upper seal | P.T.F.E. | ||
Antrieb
Drehwinkel: 90°
Temperatur: von 0°C bis +80°C; von -20°C bis +80°C bei trockener Luft.
Nenndruck: 5,6 bar; max. Betriebsdruck 8,4 bar.
Steuermedium: gefilterte trockene Druckluft, nicht notwendigerweise geschmiert, zur Schmierung kann nichtreinigendes Öl verwendet werden das sich mit NBR verträgt.
Kugelhahn
Für mittlere Betriebsdrücke.
Betriebstemperatur: ab -20°C bis + 150°C

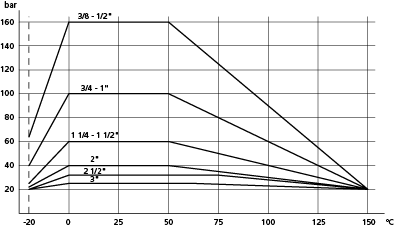

Betriebsdruck: siehe Diagramm.
Verwendbarkeit: Luft, Wasser, Gas und agressive Medien.
Außenbehandlung: sandgestrahlt oder spiegelpoliert. Gewindemuffe nach UNI/ISO 7/1 Rp Vorschriften.
