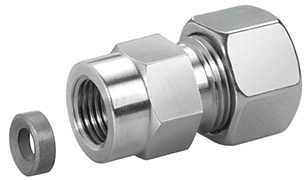

Einstellbare Manometer-Anschlussverschraubungen
MA-VD F-784 R
Einstellbare Manometer-Anschlussverschraubungen
Mit Dichtkegel.
Weitere Informationen:
Technische Daten und Montageanleitung Schneidringverschraubungen
| Reihe | PN | Ra | G | d | t | h | S3 | S1 | L2 | Artikel | ||
| L | 250 | 6 | G | 1/4 | 3,00 | 14,50 | 4,50 | 17 | 19 | 36,50 | MA-VD 06 LR | 1/4 |
| L | 250 | 8 | G | 1/4 | 3,50 | 14,50 | 4,50 | 17 | 19 | 36,50 | MA-VD 08 LR | 1/4 |
| L | 250 | 10 | G | 1/4 | 3,50 | 14,50 | 4,50 | 19 | 19 | 36,50 | MA-VD 10 LR | 1/4 |
| L | 250 | 12 | G | 1/4 | 3,50 | 14,50 | 4,50 | 22 | 19 | 36,50 | MA-VD 12 LR | 1/4 |
| S | 630 | 6 | G | 1/2 | 3,00 | 20,00 | 5,00 | 17 | 27 | 43,50 | MA-VD 06 SR | 1/2 |
| S | 630 | 8 | G | 1/2 | 3,50 | 20,00 | 5,00 | 19 | 27 | 43,50 | MA-VD 08 SR | 1/2 |
| S | 630 | 10 | G | 1/2 | 3,50 | 20,00 | 5,00 | 22 | 27 | 43,50 | MA-VD 10 SR | 1/2 |
| S | 630 | 12 | G | 1/2 | 3,50 | 20,00 | 5,00 | 24 | 27 | 45,00 | MA-VD 12 SR | 1/2 |
