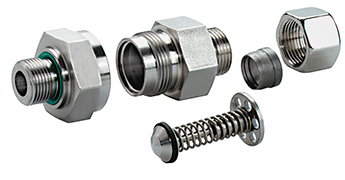

Rückschlagventile einschraubbar
RSVZ F-767 WD M
Rückschlagventile einschraubbar
Strömung zum Einschraubzapfen. Einschraubgewinde DIN 13: Metrisch (zylindrisch), Form E, DIN 3852 Teil 1, Abdichtung durch Viton® WD-R
Weitere Informationen:
Technische Daten und Montageanleitung Schneidringverschraubungen
Reihe | PN | Ra | G | i | d3 | S2 | S1 | S3 | L2 | I2 | DN | LW | Artikel |
L | 250 | 6 | M 10 x 1 | 8 | 14 | 14 | 17 | 17 | 41 | 26,50 | 4 | 4 | RSVZ 06 LM 10 x 1,0 WD |
8 | M 12 x 1,50 | 12 | 17 | 17 | 17 | 19 | 43 | 28,50 | 6 | 6 | RSVZ 08 LM 12 x 1,5 WD | ||
10 | M 14 x 1,50 | 12 | 19 | 19 | 22 | 24 | 53 | 38,50 | 8 | 7 | RSVZ 10 LM 14 x 1,5 WD | ||
12 | M 16 x 1,50 | 12 | 22 | 22 | 27 | 30 | 55 | 40,50 | 10 | 9 | RSVZ 12 LM 16 x 1,5 WD | ||
15 | M 18 x 1,50 | 12 | 24 | 27 | 27 | 30 | 57,50 | 42,50 | 12 | 11 | RSVZ 15 LM 18 x 1,5 WD | ||
160 | 18 | M 22 x 1,50 | 14 | 27 | 32 | 36 | 36 | 64 | 48 | 16 | 14 | RSVZ 18 LM 22 x 1,5 WD | |
22 | M 26 x 1,50 | 16 | 32 | 36 | 41 | 46 | 72 | 56 | 20 | 18 | RSVZ 22 LM 26 x 1,5 WD | ||
100 | 28 | M 33 x 2 | 18 | 40 | 41 | 50 | 55 | 80,50 | 64 | 25 | 23 | RSVZ 28 LM 33 x 2 ,0 WD | |
35 | M 42 x 2 | 20 | 50 | 50 | 60 | 60 | 85,50 | 64 | 32 | 30 | RSVZ 35 LM 42 x 2,0 WD | ||
42 | M 48 x 2 | 22 | 55 | 60 | 80 | 90 | 103,50 | 81 | 32 | 36 | RSVZ 42 LM 48 x 2,0 WD | ||
S | 630 | 6 | M 12 x 1,50 | 12 | 17 | 17 | 19 | 19 | 46 | 31,50 | 3 | 4 | RSVZ 06 SM 12 x 1,5 WD |
8 | M 14 x 1,50 | 12 | 19 | 19 | 19 | 22 | 46 | 31,50 | 4 | 5 | RSVZ 08 SM 14 x 1,5 WD | ||
10 | M 16 x 1,50 | 12 | 22 | 22 | 24 | 27 | 54 | 38 | 6 | 7 | RSVZ 10 SM 16 x 1,5 WD | ||
12 | M 18 x 1,50 | 12 | 24 | 24 | 27 | 30 | 57 | 41 | 8 | 8 | RSVZ 12 SM 18 x 1,5 WD | ||
14 | M 20 x 1,50 | 14 | 26 | 27 | 27 | 32 | 61 | 43,50 | 10 | 10 | RSVZ 14 SM 20 x 1,5 WD | ||
400 | 16 | M 22 x 1,50 | 14 | 27 | 30 | 32 | 36 | 64 | 46 | 12 | 12 | RSVZ 16 SM 22 x 1,5 WD | |
20 | M 27 x 2 | 16 | 32 | 36 | 41 | 46 | 71,50 | 50 | 16 | 16 | RSVZ 20 SM 27 x 2,0 WD | ||
25 | M 33 x 2 | 18 | 40 | 46 | 46 | 50 | 78,50 | 54,50 | 20 | 20 | RSVZ 25 SM 33 x 2,0 WD | ||
250 | 30 | M 42 x 2 | 20 | 50 | 50 | 55 | 60 | 90,50 | 64 | 25 | 25 | RSVZ 30 SM 42 x 2,0 WD | |
38 | M 48 x 2 | 22 | 55 | 60 | 65 | 70 | 102 | 71,50 | 32 | 32 | RSVZ 38 SM 48 x 2,0 WD |
